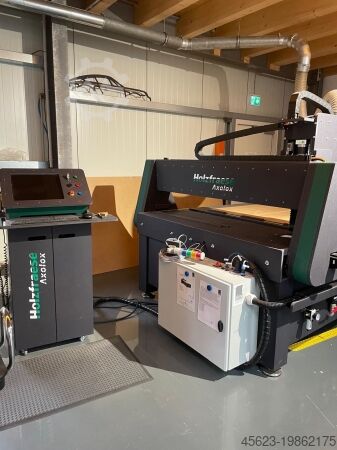

CNC-Bearbeitungszentrum

Holzfraese Axolox 2513

Neue Vorführmaschine!! Listenpreis: 52.742€ netto
Forescolour, bestehend aus Frästisch (XAchse), Portal (Y-Achse), Z-Achsen- Einheit in Kompaktplatte und Untergestell, mit verstellbaren Maschinenfüßen. Fräsbett als Opferplatte in 19mm MDF. Tischöffnungen längs und quer vor gerüstet. Mechanik Set bestehend aus Profilführungen inkl. Profilführungslaufwagen, Kugelumlaufspindel und Präzisionszahnstangen. Alle Elemente montiert, vor geschmiert inkl. Probelauf, sofort funktionsbereit. Steuerungsset bestehend aus Steuerleitungen, Energieketten, Planetengetriebe, Schrittmotoren, Hochleistungsendstufen, Netzteil und Ringkerntrafo, komplett vormontiert im Schaltschrank, sowie Sensoren für jede Achse.
Schaltrelais zur automatischen Ansteuerung der vorhandenen Absauganlage.
Bürstendichtungen als Staubschutz, sowie Schutzeinrichtungen CE-Konform durch mitfahrende Absaugvorrichtung und einseitig montierten Laserscanner zur Arbeitsraumüberwachung, mit 275°und 5,5m Feldbereich. (Positionierung der Maschine in einer Raum Ecke) Handbedienteil belegt mit allen notwendigen Funktionen zur Bedienung der Maschine, inkl. Not-Halt- Taster und Totmannschalter. Werkzeuglängensensor zur Ermittlung der Werkzeuglänge und Änderung der aktiven Nullpunktverschiebung. Hochfrequenzspindel mit 2,2 KW, inkl. Überwurfmutter, Frequenzumrichter Netzfilter, Bremswiderstand, sowie Spannzangenset. Monitor als Einbaumonitor, inkl. Mini PC mit Windows 10, mit Steuerungssoftware Beamicon2, sowie Maus und Tastatur, vor installiert in einem ergonomischen Pult. CAD Lizenz Rhino 7.0 und CAM Lizenz Estlcam V11, sowie alle notwendigen Unterlagen werden per Mail vor Auslieferung verschickt.
Vakuum Axolox 2513:
Codpfx Abow Tfy Ujwohc
Fräsbett als Vakuumtisch konstruiert, bestehend aus vier regelbaren Teilelementen.
Kreuztisch aus PE mit einer Deckplatte aus MDF.
Vakuumpumpe von Firma Becker mit einer Leistung von 100m³/Std., als Öl-Läufer. Für den Stromanschluss der Vakuumpumpe wird ein Stecker mit Wechselstrom 16 Ampere, 400 V benötigt. Der Kunde hat HDF 3mm beidseitig Roh für den gesamten Vakuumtisch (2500x1300mm), als Opferplatte zu stellen. (empfohlener Verwendungszweck: Bearbeitung von beschichteten Spanwerkstoffen)
kzeugset im Systainer
Wartungspaket im Systainer :
tpresse 150 ml, eine Kartusche Hochleistungsfett 400 g, Sprühdose Silikonsprühfett 500 ml, ein Schmiernippel inkl. Schlauchstück und 30mm Planfräser mit Wendeplatten.
Pneumatik-Einheit: bestehend aus vier Zylinder, Drosselrückschlagventil, Steckverschraubung, Winkel-Steckverschraubung, Schalldämpferanschlüsse, Filterregler, LSteckverteiler, PE-Schlauch und Halterungen, zur Verwendung in einer vor gerüsteten Tischöffnung (zur stirnseitigen Bearbeitung). Wird die Pneumatik für beide Tischöffnung gewünscht, muss die Position zwei Mal berechnet werden. (HINWEIS: Kompressor ist kundenseitig zu stellen)

Technische Daten:
Verfahrweg: (X / Y) 2500 x 1300 mm , Z = 200 mm
Abmessungen: (L / B) 1980 mm 3800 x 2300 mm, H = 1900 mm
Stellplatz: ca. 20 m² (kleinstes Aufstellmaß)
Gewicht: 1500 kg
Nennspannung: 400 V
Wiederholgenauigkeit: +/- 0,1 mm
Anschlusswerte: 4.3 kW
HF-Spindel: 2.2 kW
Verfahrgeschwindigkeit: 25 m / min
